镍钛管生产工艺及流程
2025-06-06 10:50:40
镍钛管（形状记忆合金管）的生产流程涉及多种工艺，需精准控制成分、组织和性能。以下是其核心生产流程及关键要点：
一、原材料准备
1. 原料选择
主要原料：高纯度镍（Ni，纯度≥99.5%）和钛（Ti，纯度≥99.6%），按原子比约50:50（或根据需求调整，如55:45）配料，确保最终合金的相变温度（如奥氏体开始温度As、马氏体结束温度Mf）符合设计要求。
辅料：根据需要添加微量元素（如Fe、Cr、Cu等）调整性能。
2. 熔炼工艺
真空熔炼：采用真空感应熔炼（VIM）或真空自耗电弧熔炼（VAR），避免合金氧化和污染。
步骤：
将镍和钛按比例放入水冷铜坩埚，在真空环境（压力≤10⁻³ Pa）中加热熔化。
多次重熔（如2-3次）以确保成分均匀，减少偏析。
铸锭成型：熔炼后的合金液倒入模具，冷却形成圆柱形铸锭（直径通常为50-200 mm）。
二、铸锭预处理
1. 均匀化退火
目的：消除铸锭内部的成分偏析和应力，改善加工性能。
工艺：加热至900-1000℃，保温数小时（如4-8小时），随炉冷却。
2. 表面处理
去除铸锭表面氧化皮和缺陷：通过机械加工（车削）或化学酸洗（如氢氟酸+硝酸混合液）。
三、热加工成型
1. 热挤压
目的：将铸锭加工成管材坯料。
工艺：
加热铸锭至600-900℃（高于再结晶温度），放入挤压机。
使用圆形模具挤压成空心管坯（外径一般为10-50 mm，壁厚1-5 mm）。
关键：控制挤压速度和温度，避免裂纹或组织不均匀。
2. 热轧/热拉拔
进一步减小管径和壁厚：
热轧：在500-800℃下通过轧管机轧制，适用于较大尺寸管材。
热拉拔：加热管坯后，通过模具拉拔至目标尺寸，适用于中小管径（如外径≤20 mm）。
中间退火：每次加工后需进行退火（如700-850℃，保温0.5-2小时），恢复塑性并细化晶粒。
四、冷加工精整
1. 冷拉拔/冷轧
目的：获得精确尺寸和表面质量，提高强度和尺寸精度。

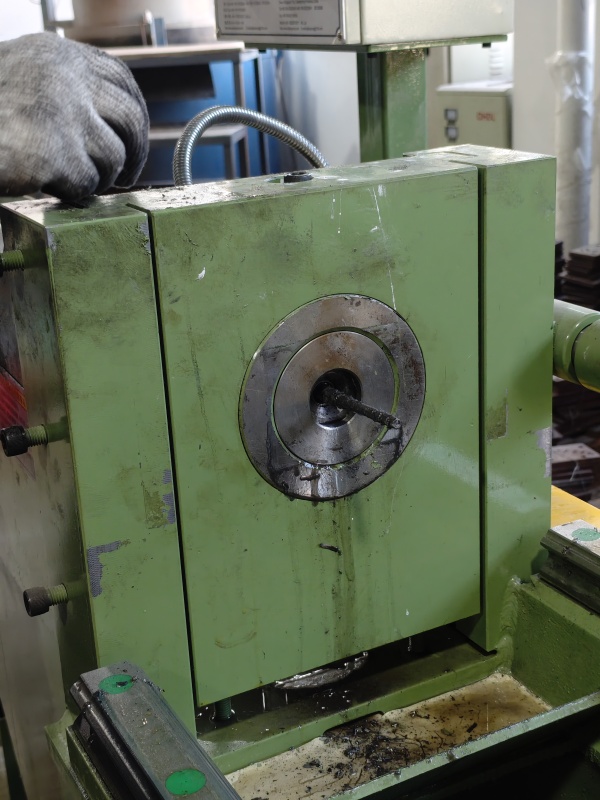

工艺：在室温下通过多道次拉拔或冷轧，逐步减径减壁（如从外径10 mm拉拔至1 mm以下）。
关键：控制道次变形量（通常≤20%），避免断裂；定期进行中间退火（如400-600℃，保温10-30分钟）以消除加工硬化。
2. 矫直与切割
管材通过矫直机消除弯曲，切割成定尺长度（如1-3米）。
五、热处理（关键工艺）
通过热处理调控合金的相变行为和力学性能，主要包括：
1. 固溶处理
目的：获得单一奥氏体组织，为后续时效处理做准备。
工艺：加热至800-1000℃（高于相变温度），保温5-30分钟，快速水冷（淬火）。
2. 时效处理（形状记忆效应激活）
目的：析出纳米级第二相，稳定马氏体和奥氏体相变温度，赋予形状记忆功能。
工艺：
加热至400-550℃，保温0.5-2小时（时间和温度需根据管径和性能调整）。
空冷或水冷，使合金记忆特定形状（如通过模具约束定型）。
六、表面处理
1. 酸洗
去除表面氧化皮和油污：使用氢氟酸（HF）和硝酸（HNO₃）混合溶液（如体积比1:3），浸泡5-10分钟后水洗。
2. 抛光
机械抛光或电解抛光：提高表面光洁度（粗糙度Ra≤0.8 μm），满足医疗或精密器件需求。
3. 清洗与检测
超声波清洗去除残留酸液和杂质；目视检查表面缺陷，测量尺寸精度（如外径、壁厚公差±0.01 mm）。
七、性能测试
1. 力学性能
拉伸试验：测定抗拉强度、延伸率，确保满足标准（如ASTM F2063）。
弯曲试验：验证形状记忆恢复率（需≥95%）。
2. 相变温度测试
差示扫描量热法（DSC）：测量相变起始温度（As、Af、Ms、Mf），确保符合设计要求（如医用支架的体温触发相变）。
3. 耐腐蚀测试
在模拟体液（如生理盐水）中浸泡，检测腐蚀速率和表面完整性。
八、成品包装与入库
管材按规格分类，用塑料膜或纸包裹防止划伤，装箱标识（规格、批号、执行标准等）。
存储于干燥环境，避免潮湿和化学腐蚀。
关键技术难点
1. 成分均匀性：熔炼过程中需严格控制镍钛比例，避免偏析导致性能不均。
2. 加工裂纹：冷加工时变形量过大易开裂，需通过中间退火优化。
3. 相变温度控制：热处理工艺直接影响形状记忆效应，需精准调控温度和时间。
4. 精密尺寸精度：医疗用镍钛管（如血管支架）要求极高尺寸公差（±0.005 mm），需高精度模具和加工设备。
应用领域

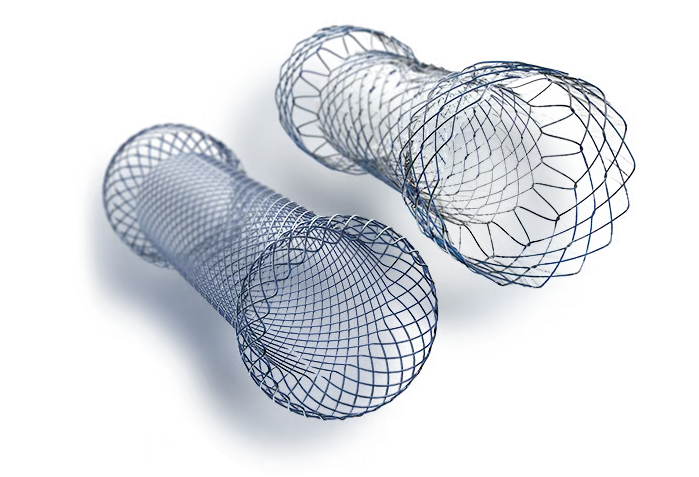

医疗：血管支架、牙齿正畸丝、外科手术器械。
航空航天：管道连接器、热驱动阀门。
电子器件：自动连接器、传感器元件。
机械工程：温控装置、减震部件。
通过以上流程，可生产出具有优异形状记忆效应和超弹性的镍钛管，满足不同领域的严苛需求。
