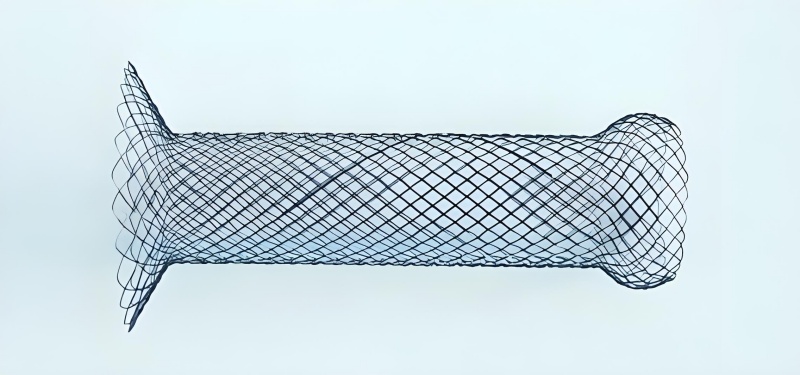

镍钛异形支架以近等原子比NiTi合金为基材，依托管材精密成型、激光切割/编织、热定型、表面处理等核心工艺，实现复杂异形结构与超弹性/形状记忆功能的统一，是血管、消化道、气道等微创介入器械的主流方案。

一、镍钛精密管材制备（异形支架基材）

1. 原料与熔炼（成分精准控制）

原料：高纯Ni（≥99.5%）、Ti（≥99.6%），原子比50.4~50.8:49.2~49.6（调控相变温度Af≈20~35℃），可添加Fe/Cr/Cu微调性能。

熔炼：真空感应熔炼（VIM）+真空自耗电弧熔炼（VAR）双联工艺，真空度≤10⁻³Pa，多次重熔消除偏析，铸锭直径50~200mm。

2. 管坯成型（空心化与初整）

铸锭经800~1000℃热锻→热挤压成实心棒；再电极穿孔+热旋压制空心毛管，外圆磨削、内孔抛光，壁厚均匀度≤0.02mm。

异形管坯：采用芯棒填充法（如纯铝芯材），配合580~600℃退火与冷加工（加工率30±5%），后续熔芯去铝、碱洗除残，制备椭圆/扁形/螺旋等异形管坯。

3. 精密冷加工（尺寸与性能达标）

多道次冷拉拔/冷轧：空拉+有芯棒定径交替，道次变形量8%~15%，累计变形30%~50%，拉拔至外径φ0.5~20mm、壁厚0.05~2mm。

中间退火：每1~2道次后450~600℃真空退火1~2h，消除加工硬化，避免管材开裂。

精整：矫直、定尺切割，保证直线度与尺寸精度。

4. 管材热处理（功能激活）

固溶处理：800~1000℃保温5~30min，快速水冷，获单一奥氏体组织。

时效处理：400~550℃保温0.5~2h，空冷/水冷，析出纳米相，稳定相变温度，赋予超弹性/形状记忆效应。

二、异形支架成型工艺（核心制造环节）

1. 激光切割成型（主流方案，适配复杂异形）

工艺原理：飞秒/纳秒脉冲激光（功率100~500W）按预设图案非接触切割管材，熔化/汽化材料，同轴气流吹除熔渣，形成网格/菱形/螺旋等异形结构。

关键参数：切割速度5~20mm/s、脉冲频率10~50kHz、焦点直径20~50μm，保证切口粗糙度Ra≤1.6μm、无热影响区裂纹。

异形适配：通过五轴联动激光切割实现变径、变壁厚、螺旋、分段支撑等异形结构，精度达±0.01mm。

2. 编织成型（柔性异形支架）

以镍钛丝（φ0.08~0.25mm）为原料，在定制芯模上交叉编织成三维异形结构（如分段变径、螺旋、花瓣形），丝间互锁/点焊固定。

优势：柔性好、无材料损耗，适配气道/消化道等复杂腔道；劣势：精度低于激光切割，径向支撑力较弱。

3. 其他成型工艺（补充方案）

金属注射成型（MIM）：NiTi粉末+粘结剂注射成型，脱脂后1240℃真空烧结，适合多孔/梯度异形支架，成本低但精度有限。

微EDM：微细电火花加工，适合超小尺寸异形特征，效率低，多用于局部精细结构。

三、异形支架热定型（形状记忆锁定）

1. 工装定型

将切割/编织后的支架装入定制异形工装（如螺旋、变径、分段支撑模具），固定至设计异形形态。

2. 热定型工艺

真空/空气炉定型：480~520℃保温20~40min（最优500℃/30min），快速水冷淬火，锁定异形形状，调控Af至20~35℃（适配人体体温）。

梯度定型：分段控温（如近端520℃、远端480℃），实现近端支撑力强、远端柔性好的梯度力学性能，匹配腔道生理结构。

3. 定型后处理

去工装、酸洗（HF+HNO₃混合液）去除氧化皮，超声波清洗，保证表面洁净。

四、表面处理（生物相容性与性能优化）

1. 预处理

喷砂：200~4000目氧化铝/碳化硅，去除熔渣、毛刺，表面粗糙度Ra0.8~3.2μm，为抛光打底。

电解抛光：高氯酸+乙醇电解液，电压15~30V、温度0~5℃，抛光至Ra≤0.2μm，降低血小板粘附，提升内皮化率。

2. 功能化处理

化学处理：碱蚀/酸蚀构建微纳粗糙结构，引入-OH/-COOH官能团，促进内皮细胞黏附。

涂层处理：

  肝素涂层：共价接枝肝素，降低凝血风险，减少血栓形成。

  羟基磷灰石（HA）涂层：PVD沉积，提升骨整合性，适配血管-骨交界部位。

  药物涂层：负载雷帕霉素/紫杉醇，抑制内膜增生，降低再狭窄率。

五、关键工艺难点与控制要点

1. 成分与相变温度控制

Ni/Ti原子比偏差≤0.1%，否则Af偏移，导致支架无法自膨或回弹不足。

全程真空保护，氧含量≤500ppm，避免NiTi氧化脆化。

2. 异形成型精度

激光切割：优化光路与气流，控制热影响区≤5μm，防止网格变形。

编织：芯模精度±0.005mm，丝径均匀度±0.002mm，保证异形结构一致性。

3. 热定型稳定性

工装与支架贴合度≥95%，避免定型后回弹；定型温度波动≤±5℃，保证性能批次一致性。

4. 表面质量与生物安全

表面无裂纹、针孔，Ni离子析出量≤0.5μg/cm²/天，符合医疗器械生物相容性标准。

六、发展趋势

1. 智能化制造：激光切割+AI路径优化，实现异形结构一键编程，精度提升至±0.005mm。

2. 多功能集成：异形结构+药物涂层+传感功能，实现精准释放与术后监测。

3. 绿色工艺：无酸抛光、真空闭环处理，降低污染，提升生物安全性。
