镍钛弹簧分为形状记忆型与超弹性型，核心难点是精确控制镍钛配比、相变温度Af、形状定型热处理，整体流程：母合金熔炼→塑性加工制丝→绕制成型→形状记忆定型热处理→后处理→训练与性能检测。

 1、母合金熔炼（原材料制备）

镍原子占比一般50.5‑51.2at%，镍含量微小波动就会大幅改变相变温度，原料为高纯海绵钛(≥99.7%)、电解镍(≥99.9%)。

1. 配料称重，原子配比公差控制±0.1%以内。

2. 真空感应熔炼VIM /真空电弧重熔VAR，真空度≥1×10⁻³Pa，防止氧化，重熔1‑2次消除成分偏析，得到镍钛铸锭。

> 镍高→Af温度降低；镍低→Af温度升高，医疗弹簧Af常控制37℃左右（人体体温）。

 2、塑性加工，制备弹簧丝材

镍钛室温塑性差，冷热加工结合，中间穿插退火消除加工硬化。

•  热锻/热轧：铸锭加热800‑950℃（β相区）锻轧成棒材，打碎铸造粗大晶粒。

• 多道次冷拉拔：逐次减径，单道变形量5‑15%，防止开裂；每几道次进行中间退火700‑850℃。

• 固溶处理：900‑1050℃保温，水淬快速冷却，得到均匀过饱和固溶组织，得到成品丝材（0.05‑2mm，医疗微型弹簧可至0.1mm）。

 3、弹簧绕制成型

 方式1：数控绕簧机（主流螺旋弹簧）

将镍钛丝在马氏体状态下冷绕，绕在耐高温芯轴上，严格控制弹簧内径、节距、圈数；绕完后弹簧必须固定在工装/芯轴上，不能松开，否则回弹变形，定型失效。

> 芯轴材质：高速钢、高温合金，避免高温粘连镍钛。

 方式2：激光切割（异形、变径弹簧）

用镍钛管材/板材光纤激光切割，适合复杂非标准弹簧，精度可达±0.01mm，多用于介入器械类零件。

> 注意：绕制只做外形，此时弹簧没有记忆效应，必须后续定型热处理。

 4、形状定型热处理（最关键工序，赋予记忆形状）

把固定在工装上的弹簧放进炉内，真空/惰性气氛，防止氧化，分两种工艺：

• 形状设定（Shape‑Set）：420‑520℃，保温15‑90min，小丝材时间短，大截面时间长；随后空冷或者水淬，把工装约束的螺旋形状永久记忆在晶体结构中。

• 时效调控相变温度：400‑500℃保温析出Ti₂Ni析出相，精准调节Af相变温度，同时提升强度、超弹性；超弹性弹簧Af低于室温；记忆驱动弹簧Af设定在工作温度附近。

> 工艺示例：医疗正畸弹簧，450℃保温30min，冰水淬火；工业记忆弹簧480℃保温60min空冷。

> ❗不可以拆掉工装再热处理，否则弹簧会回弹，得不到目标螺旋。

 5、后处理工序

• 去工装：冷却完全后取下芯轴、夹具。

• 去氧化层：酸洗、电化学抛光；医疗产品需要镜面电化学抛光，去除表面微裂纹，提高疲劳、耐腐蚀、生物相容性。

• 切割倒角：按尺寸切断，端头去毛刺。

• 清洗：超声波清洗脱脂；医疗级还要钝化、无菌处理。

 6、热‑机械训练（循环稳定化，可选）

记忆驱动弹簧需要“训练”：反复加载‑卸载、冷热循环数十次，消除残余塑性变形，稳定回复力与形变，提升疲劳寿命；部分执行器弹簧必须该步骤。

 7、性能检测

• DSC差示扫描量热：测定相变温度Af、Ms、As、Mf。

• 力学测试：拉伸、压缩，测回复应变、弹簧力、刚度。

• 疲劳测试：反复形变循环，考核寿命。

• 尺寸检测：内径、外径、节距、自由长度。

• 医疗件：细胞毒性、腐蚀、生物相容性检测。

 关键工艺要点总结

• 镍原子百分比微小变化（0.1%）会造成Af十几摄氏度漂移，熔炼配料必须精准。

• 定型热处理必须带工装约束，这是镍钛弹簧和普通钢弹簧最大区别。

• 温度、保温时间直接决定相变温度，温度过高会晶粒粗大，疲劳性能下降。

• 氧化会造成表面裂纹，高温热处理尽量真空或者氩气保护。

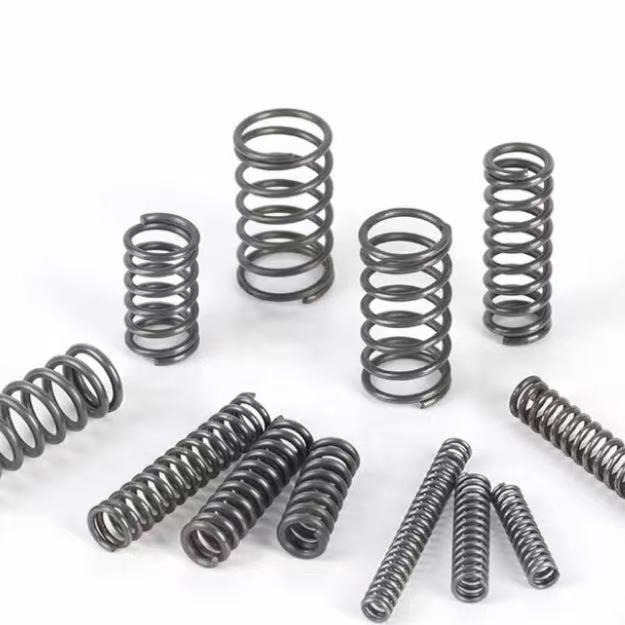

惠州市鹏城瑞科技，专业供应镍钛合金弹簧，依托全产业链工艺，精准调控相变温度，产品兼具优异形状记忆与超弹性能，耐蚀抗疲劳。可定制压缩、拉伸、扭转各类规格，适配医疗器械、航空航天、新能源、自动化设备等场景，支持来图定制，严控尺寸与力学性能，为高端装备提供可靠智能弹性元件解决方案。
