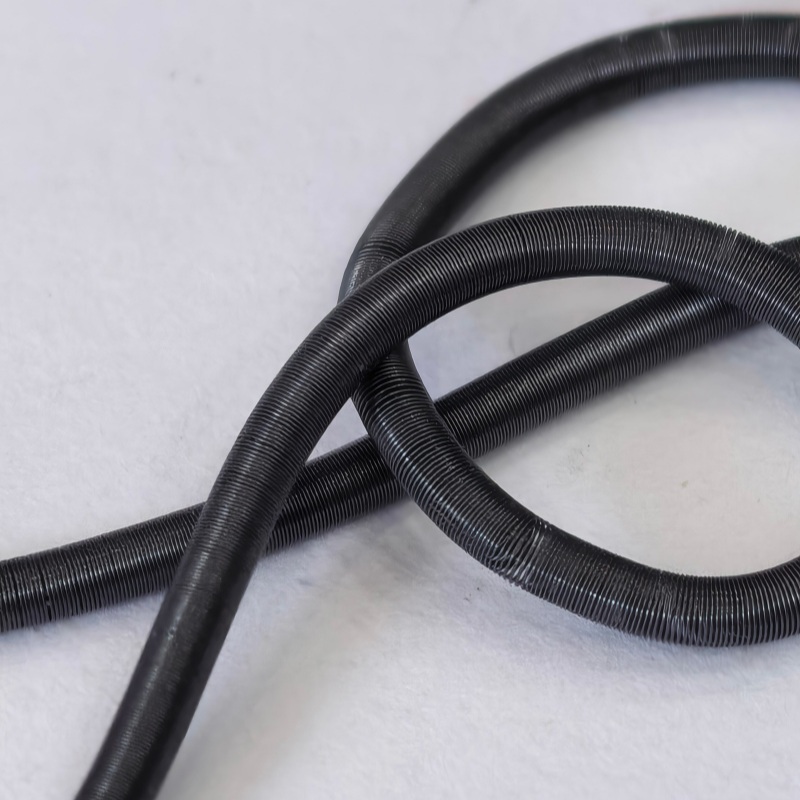

镍钛弹簧加工核心是精密绕制+定型热处理+相变温度控制，难点在于超弹性/记忆效应与尺寸精度的平衡，以及刀具磨损、回弹、相变漂移等问题。下面从材料、工艺流程、关键参数、难点对策与质控标准五方面系统说明。

一、材料基础

成分：镍原子比 50.5%–51.2%，余为钛；微量杂质（C、O、N）严控，氧含量＜500ppm。

状态：常用丝材（线径0.1–2.0mm），需固溶处理（800–850℃水冷），获得均匀奥氏体组织。

核心特性：

  形状记忆：低温（马氏体）变形→加热至Af（奥氏体终止温度）→恢复原始形状。

  超弹性：室温稳定奥氏体，可恢复应变达6%–8%（钢仅0.2%）。

二、标准工艺流程

1. 原料预处理

固溶：800–850℃×15–30min，水冷，消除应力、均匀组织。

表面处理：电解抛光/酸洗，去除氧化皮，Ra≤0.8μm。

2. 精密绕制成型（冷绕）

设备：专用数控弹簧机（精度±0.01mm），配耐磨钨钢或金刚石刀具。

关键参数：

  旋绕比 D/d=4–8（D中径，d线径），过小易裂、过大不稳。

  绕制温度＜60℃，防提前相变；转速500–1500rpm，张力稳定。

  圈数、节距、自由长度按图，公差±0.02–0.1mm。

难点：回弹大、粘刀、尺寸漂移；对策：小进给、强冷却、专用涂层刀具。

3. 定型热处理（记忆设定，最关键）

装夹：用不锈钢芯棒+夹具固定，防加热变形。

工艺（真空/氩气保护，防氧化）：

  1. 升温：至 420–480℃（常用450℃）。

  2. 保温：15–60min（线径越大时间越长）。

  3. 冷却：随炉缓冷至室温，固定奥氏体形状。

相变温度调控：

  Af（回复温度）：40–60℃（医疗常用37℃，工业常用50℃）。

  微调：±10℃可通过温度/时间小幅调整；Ni含量每+0.1%，Af约降5℃。

4. 后处理

去毛刺：超声波清洗、轻微喷砂（医疗禁用）。

电解抛光（医疗必备）：Ra≤0.2μm，提升耐蚀与生物相容性。

消毒（医疗）：环氧乙烷（EtO），禁高温高压（会改变相变温度）。

5. 检测与分选

尺寸：三坐标/CMM，测中径、节距、自由长度、垂直度。

相变温度：DSC差示扫描量热，测As/Af/Ms/Mf。

力学：拉伸/压缩测试，超弹性回复率≥98%，疲劳≥10⁴次。

表面：显微镜检无裂纹、起皮、划痕。

三、加工难点与对策

1. 刀具磨损快：镍钛粘刀、加工硬化；对策：钨钢/金刚石刀具、低转速、强冷却、涂层（TiN/DLC）。

2. 回弹与尺寸不稳：超弹性致绕后回弹；对策：过绕补偿（3%–5%）、精密张力控制、低温绕制。

3. 相变温度漂移：热处理波动影响Af；对策：真空/气氛保护、控温精度±5℃、DSC逐批抽检。

4. 表面质量差：易氧化、起皮；对策：电解抛光、保护气氛热处理、无尘环境。

5. 疲劳寿命不足：微裂纹致断裂；对策：降低表面粗糙度、控制夹杂物、优化热处理。
