惠州市鹏城瑞科技有限公司

镍钛合金的硬度是其重要的力学性能之一，但由于其独特的形状记忆效应和超弹性，其硬度值会受到多种因素影响，表现出一定的变化范围。以下是关于镍钛合金硬度的详细说明：

 一、镍钛合金硬度的大致范围

镍钛合金的硬度通常以维氏硬度（HV） 或洛氏硬度（HRC） 表示，其数值范围主要取决于：

• 合金成分（镍钛比例，是否含其他元素如铜、铁等）；

• 热处理状态（退火、时效、冷加工等）；

• 相态（马氏体相、奥氏体相，因温度或应力变化会发生相变）。

一般情况下：

• 马氏体相镍钛合金：硬度较低，维氏硬度约 150-250 HV（相当于洛氏硬度约 15-25 HRC）；

• 奥氏体相镍钛合金：硬度较高，维氏硬度约 250-400 HV（相当于洛氏硬度约 25-38 HRC）。

经过冷加工（如轧制、拉拔）后，合金的硬度会进一步提高，部分冷作硬化后的镍钛合金硬度可接近 450 HV。

 二、影响硬度的关键因素

1. 相变的影响

   镍钛合金的独特之处在于温度或应力变化会引发马氏体-奥氏体相变：

   低温或受力时为马氏体相，质地较软，韧性好；

   升温或卸载后转变为奥氏体相，硬度提高，强度增加。

   这种相变导致其硬度在不同工况下可能发生动态变化。

2. 加工与热处理

   冷加工（如变形加工）会使晶粒细化，位错密度增加，显著提高硬度；

   退火处理会消除内应力，降低硬度，但可恢复其形状记忆性能。

3. 合金化元素

   纯镍钛合金（Ni-Ti）的硬度相对稳定，若添加铜（Cu）、铌（Nb）等元素，可调整相变温度和力学性能，间接影响硬度（如Ni-Ti-Cu合金的硬度可能略高于纯镍钛）。

 三、与其他材料的硬度对比

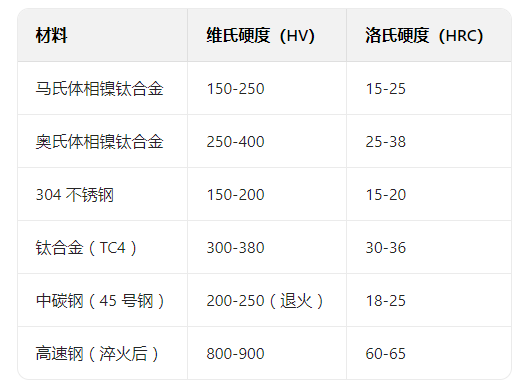

为更直观理解镍钛合金的硬度水平，可与常见材料对比：

可见，奥氏体相镍钛合金的硬度接近钛合金（TC4），略高于普通不锈钢和退火中碳钢，但远低于淬火钢或高速钢。

 四、应用中的硬度考量

镍钛合金的硬度使其在以下领域具有优势：

医疗领域（如骨科植入物、牙科矫正丝）：适中的硬度可避免对人体组织的过度磨损，同时兼具弹性；

精密器械（如眼镜架、传感器）：硬度与韧性的平衡使其既能保持形状，又能承受反复变形；

航空航天：在温度变化环境下，硬度的动态调整可适应应力波动。

若需更高硬度的镍钛基材料，可通过冷加工或合金化优化，但需权衡其形状记忆性能的保留程度。

综上，镍钛合金的硬度并非固定值，而是受相变、加工工艺等因素调控的动态参数，其“软硬可调”的特性是其区别于其他金属材料的核心优势之一。
